SLM7888
160V, 350mA/650mA 低压三相半桥驱动
样片申请
SLM7888 Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SLM7888是一款高压、高速的功率MOSFET和IGBT驱动器,它提供三个独立的高边、低边输出驱动信号便于用于三相电路。采用专有的高压集成电路和锁存免疫CMOS技术,提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容,最低支持3.3V逻辑。当VDD或VBS低于门限指标电压时,欠压闭锁电路防止功能失效。输出驱动器具有高脉冲电流缓冲级,以减小驱动器交叉导通延时匹配很方便应用于高频设备。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT,工作电压可高达160V。

产品特性

为自举供电设计的浮动通道

全电压范围运行达160V

允许瞬态负电压,不受dV/dt影响

驱动电源范围从10V到20V

欠压闭锁

3.3V,5V和15V逻辑兼容

低di/dt门极驱动抗干扰能力强

典型死区时间:270ns

典型开通/关断延时:100ns/110ns

典型驱动电流:350mA/650mA

安规认证

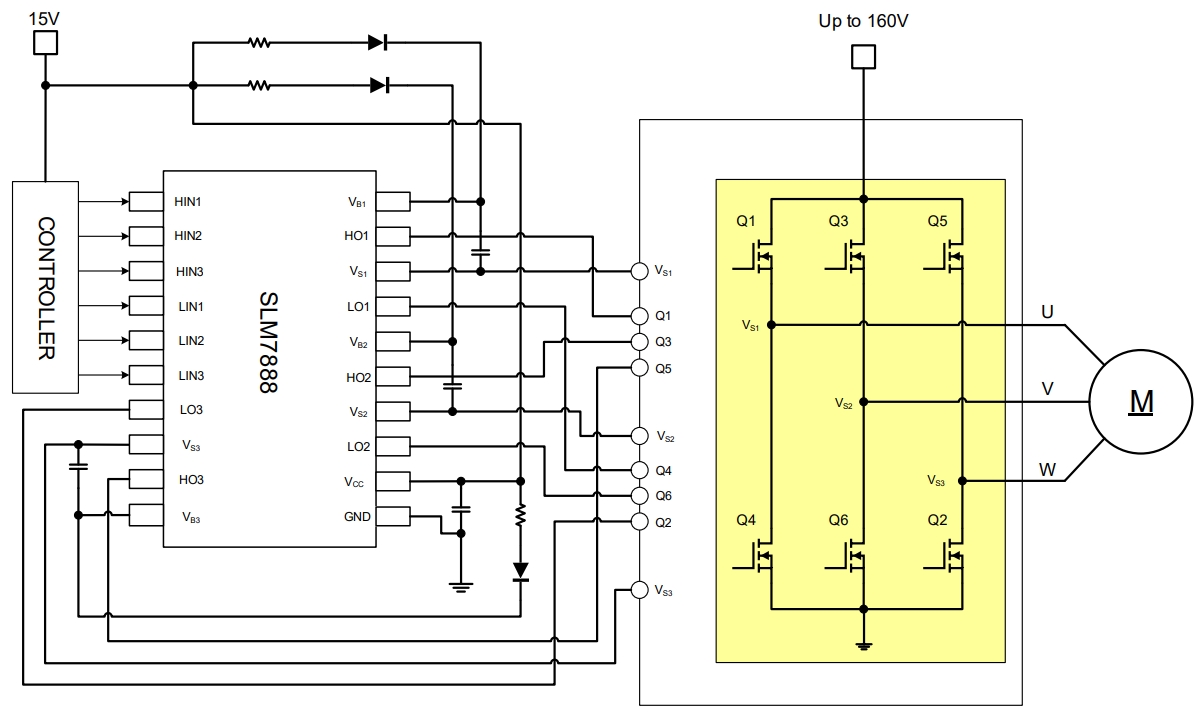

典型应用图


产品参数表

展开过滤器
Part Number Power Switch IOH/IOL (A) Bus voltage (Max)(V) Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Deadtime Typ(ns) Delay Match Max(ns) Operating Temp(℃) Package Group Packing/QTY
SLM7888MDIGBT/ MOSFET0.35/0.6516010-20100/11050/3027050-40-125TSSOP20Reel/4000
SLM7888CHIGBT/ MOSFET0.35/0.6516010-20100/11050/3027050-40-125SOP20WReel/1000
